PRODUITS

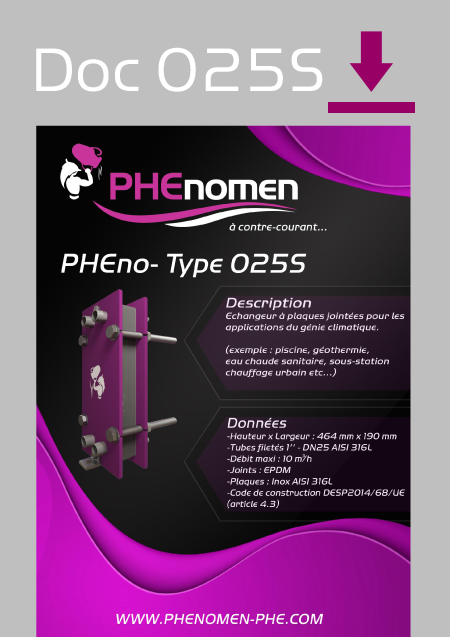

PHEno-Type 025S 050S 100S 100M 150S Brasé Double plaque Accessoires
×

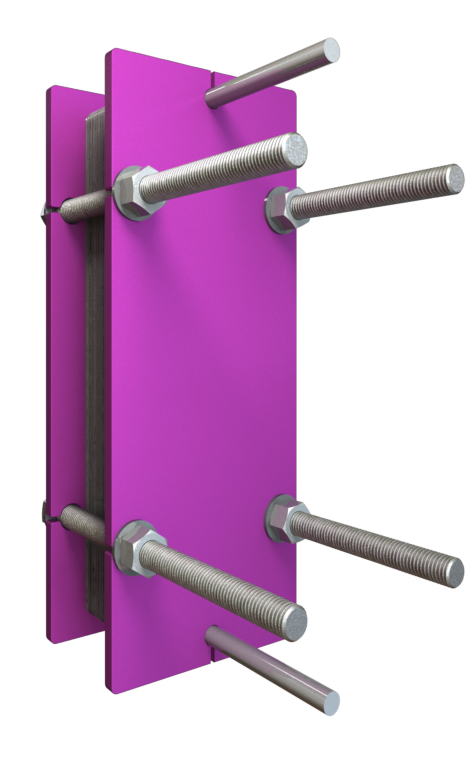

Descriptif


-Hauteur : 464 mm
-Largeur : 190 mm
-Longueur maxi : 277 mm

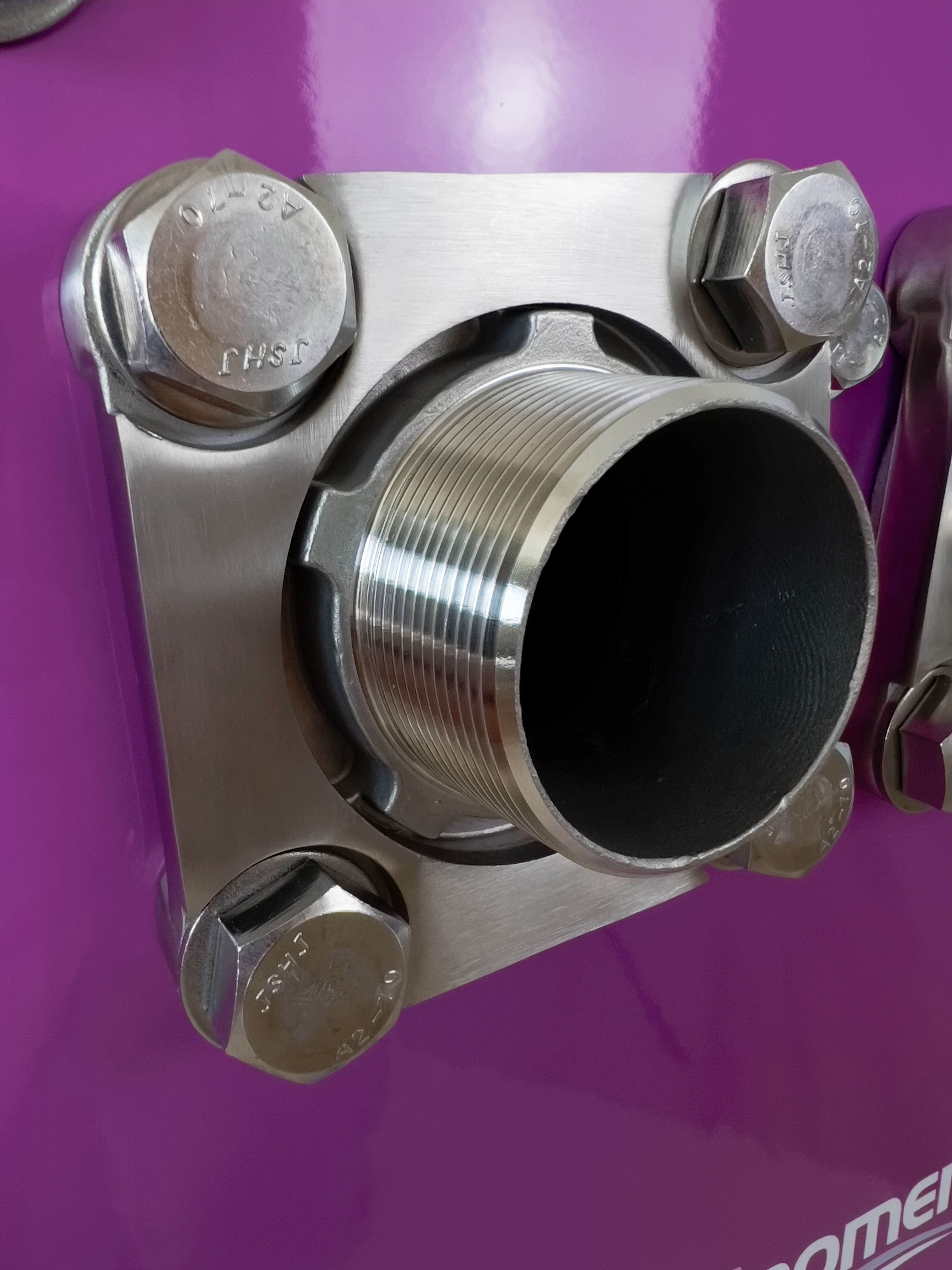

-Raccordements tubes filletés AISI316L
-Diamètre 1" : DN25
-Débit max : 10m3/h

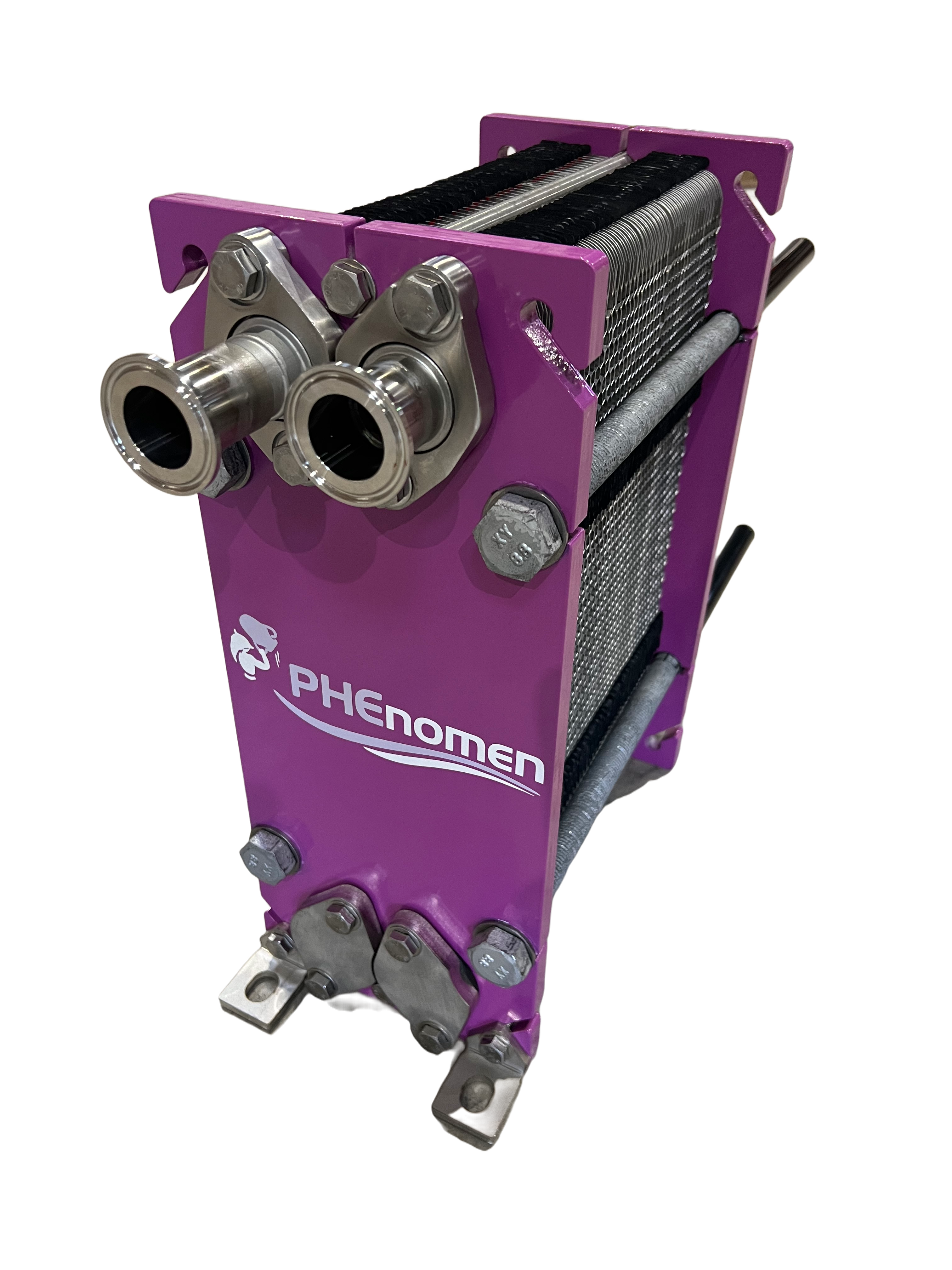

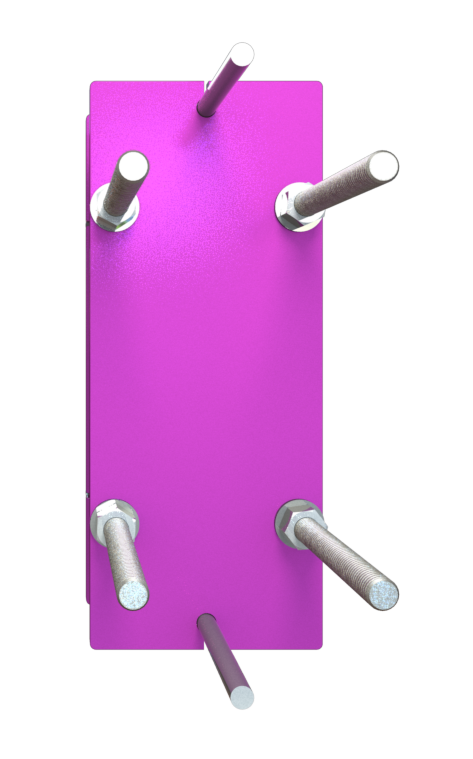

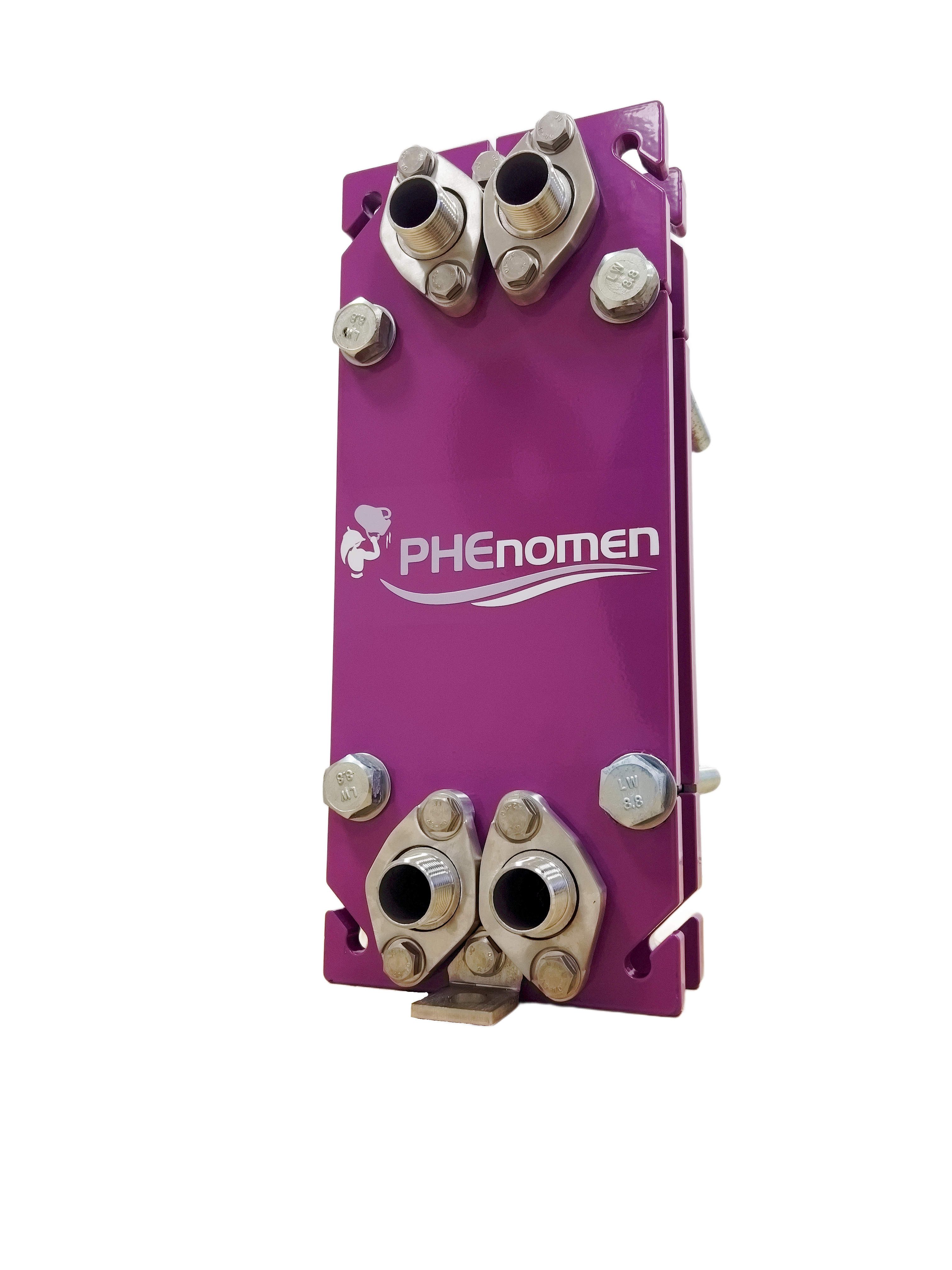

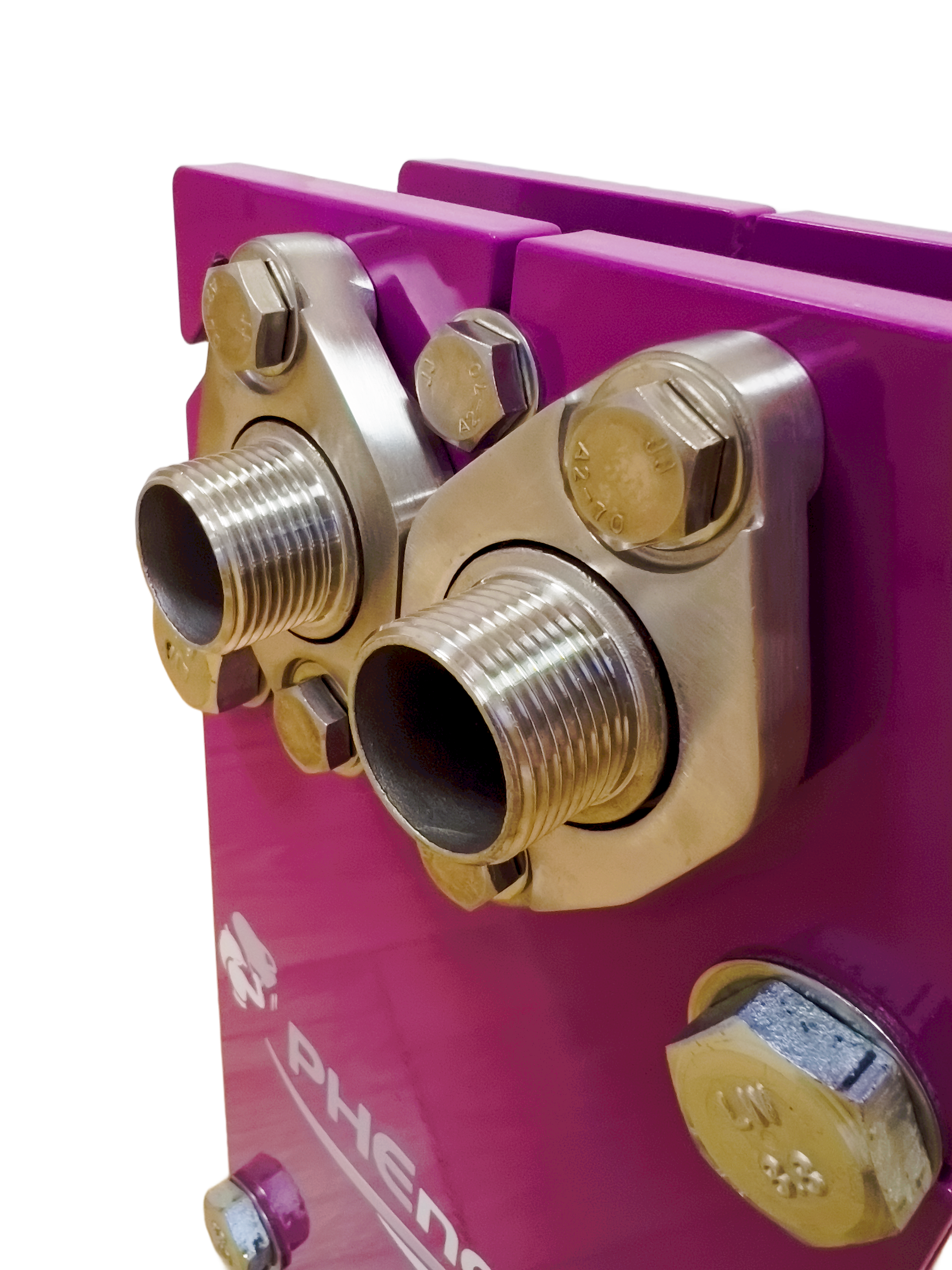

echangeur-25S-01

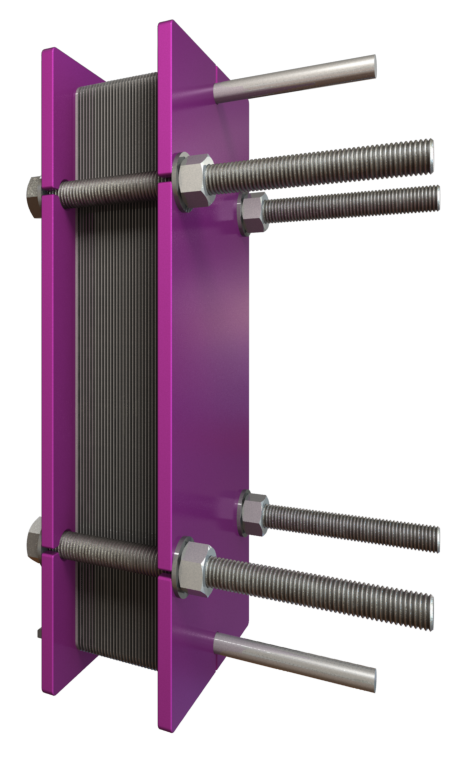

echangeur-25S-02

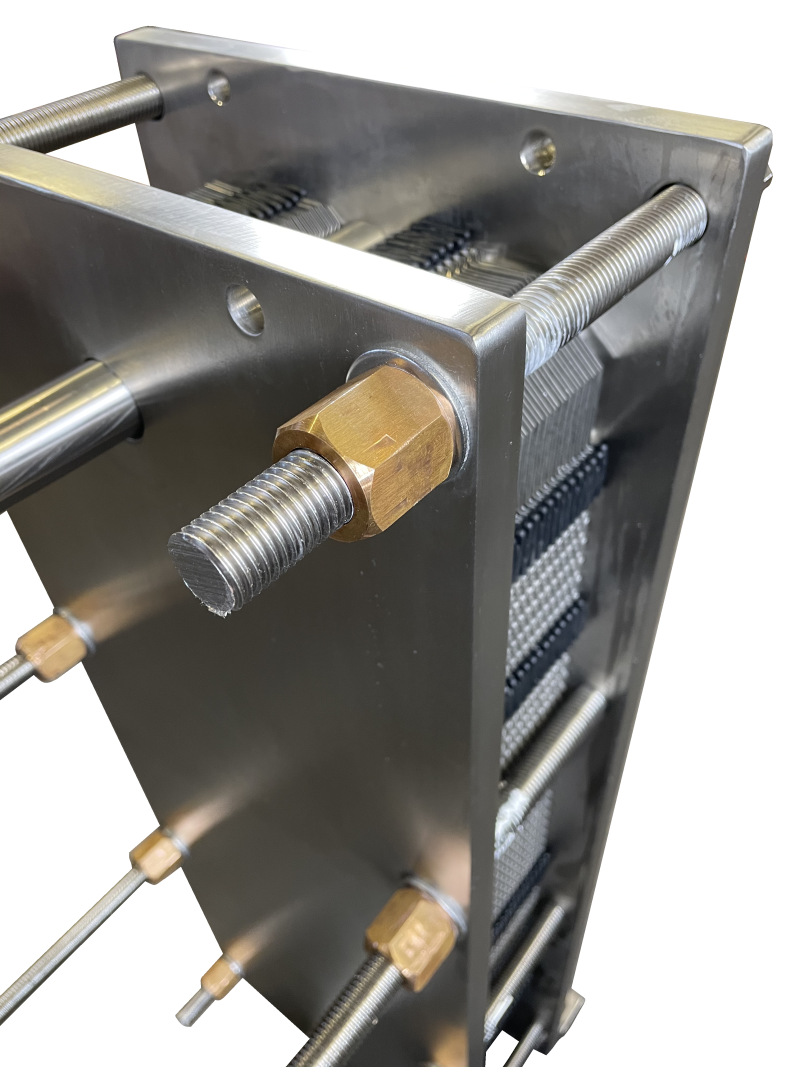

Descriptif


-Hauteur : 890 mm
-Largeur : 310 mm
-Longueur maxi : 2153 mm
-Raccordements tubes filletés AISI316L ou brides DN 50 à souder
-Diamètre 2" : DN50
-Débit max : 40m3/h

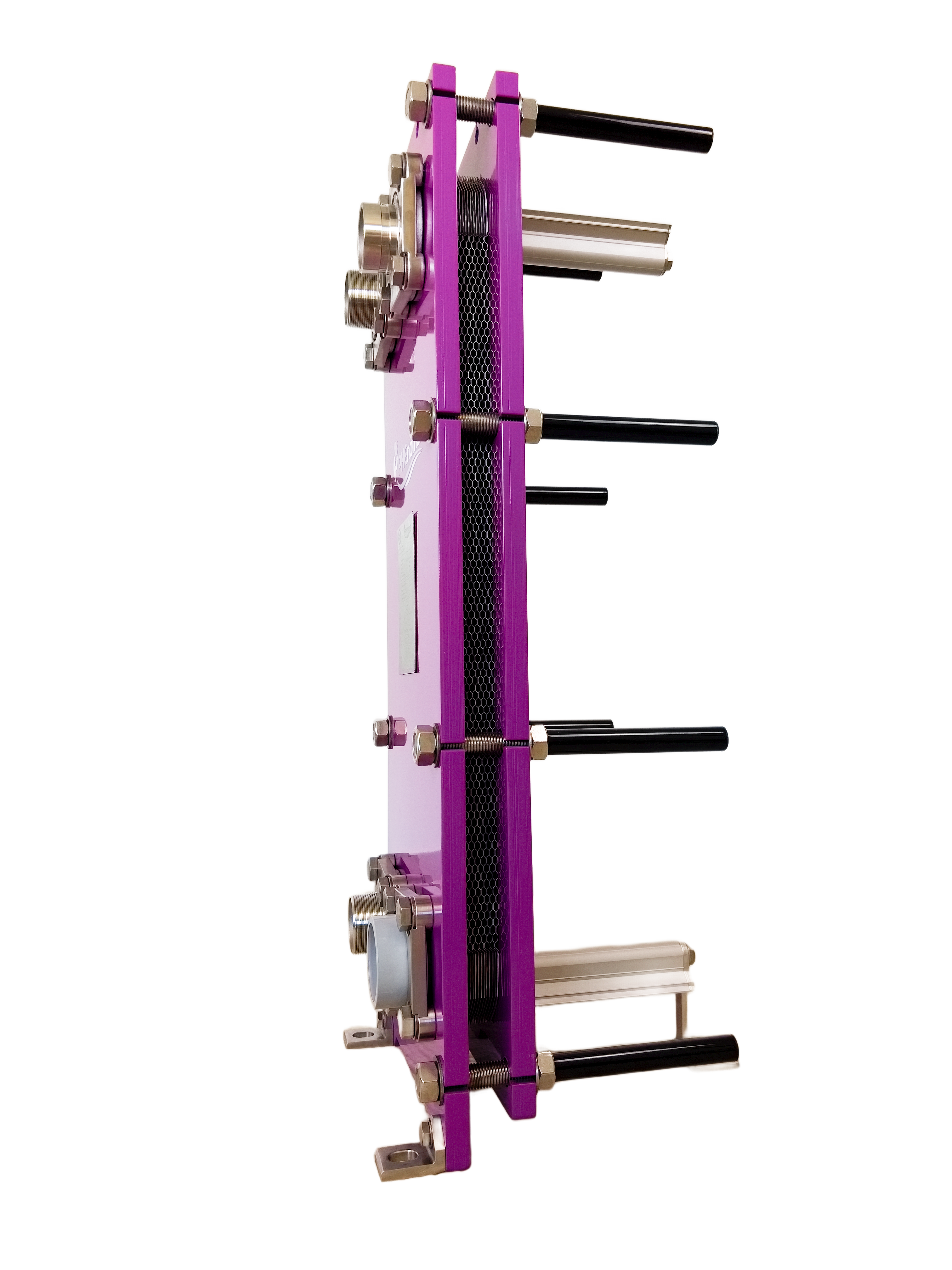

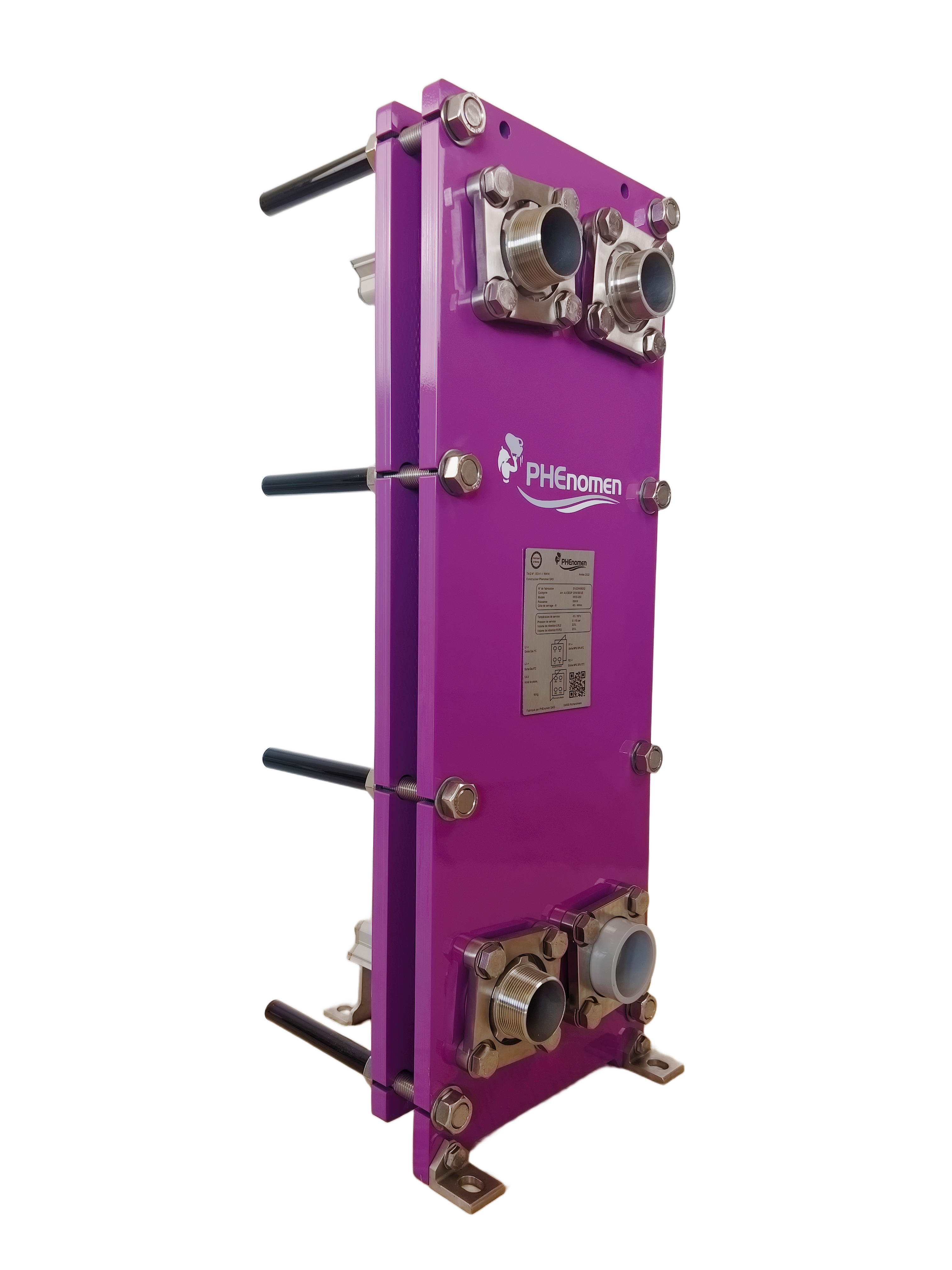

echangeur-050S-01
echangeur-050S-02
echangeur-050S-03
echangeur-050S-05
echangeur-050S-04

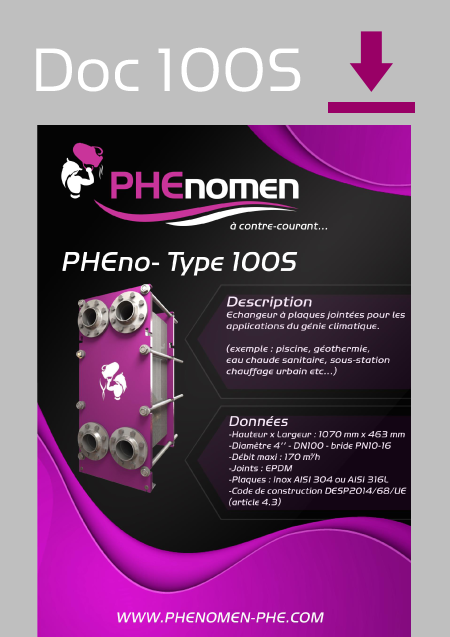

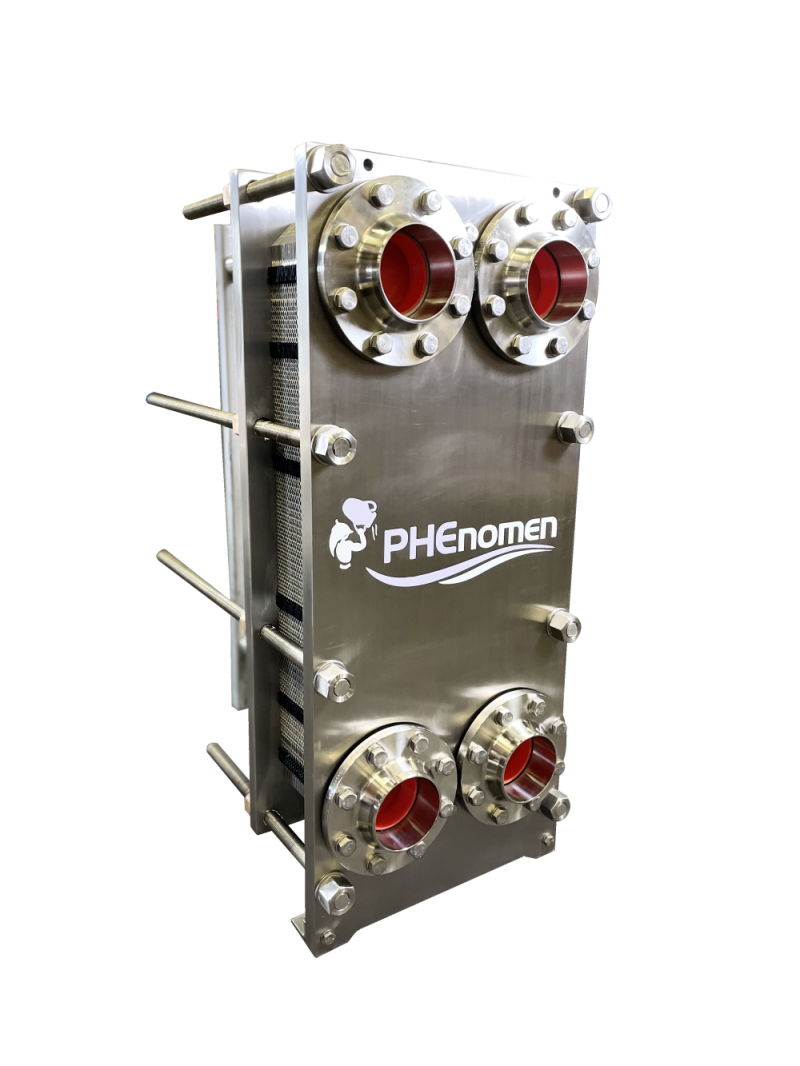

Descriptif


-Hauteur : 1070 mm
-Largeur : 463 mm
-Longueur maxi : 2097 mm
-Raccordements par bride PN10-16
-Diamètre 4" : DN100
-Débit max : 170m3/h

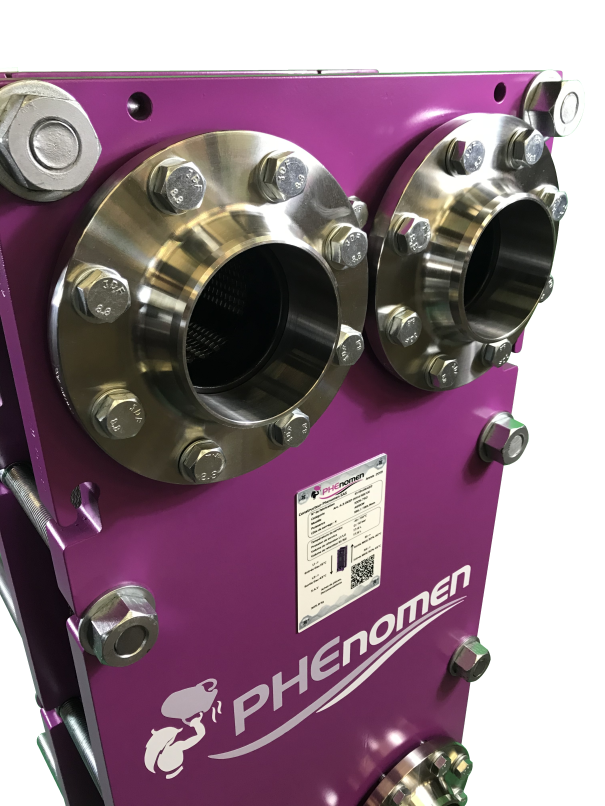

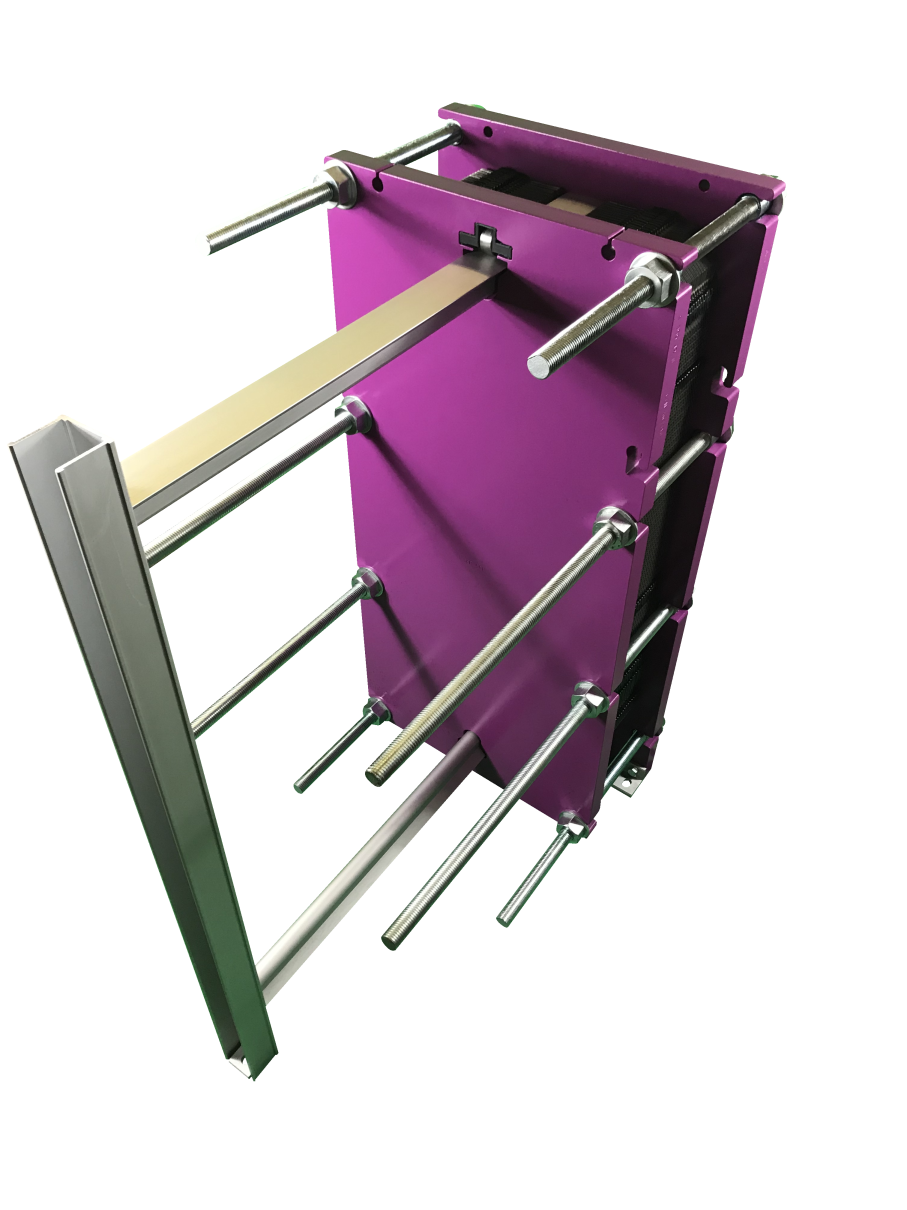

echangeur-100S-01
echangeur-100S-02

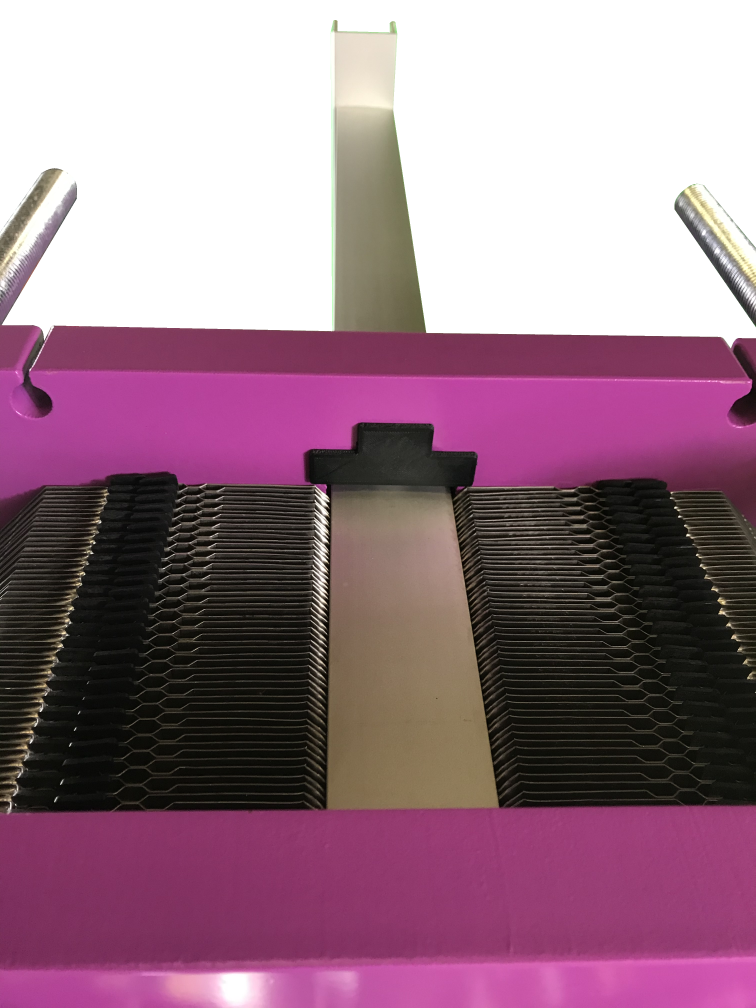

echangeur-100S-03
echangeur-100S-04
echangeur-100S-04
echangeur-100S-05

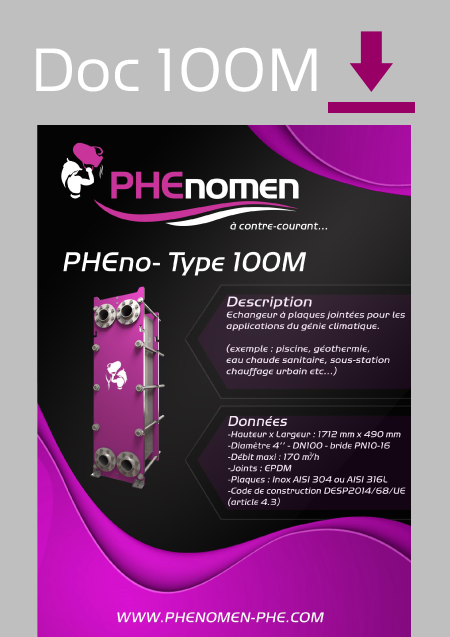

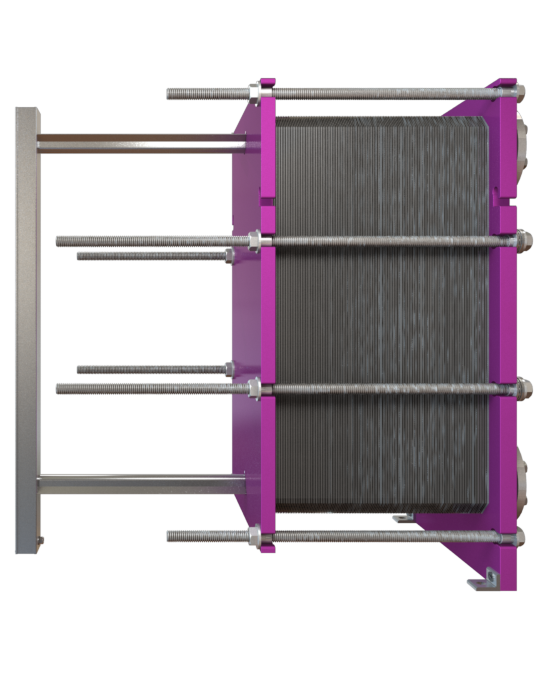

Descriptif


-Hauteur : 1712 mm
-Largeur : 490 mm
-Longueur maxi : 3130 mm
-Raccordements par bride PN10-16
-Diamètre 4" : DN100
-Débit max : 170m3/h

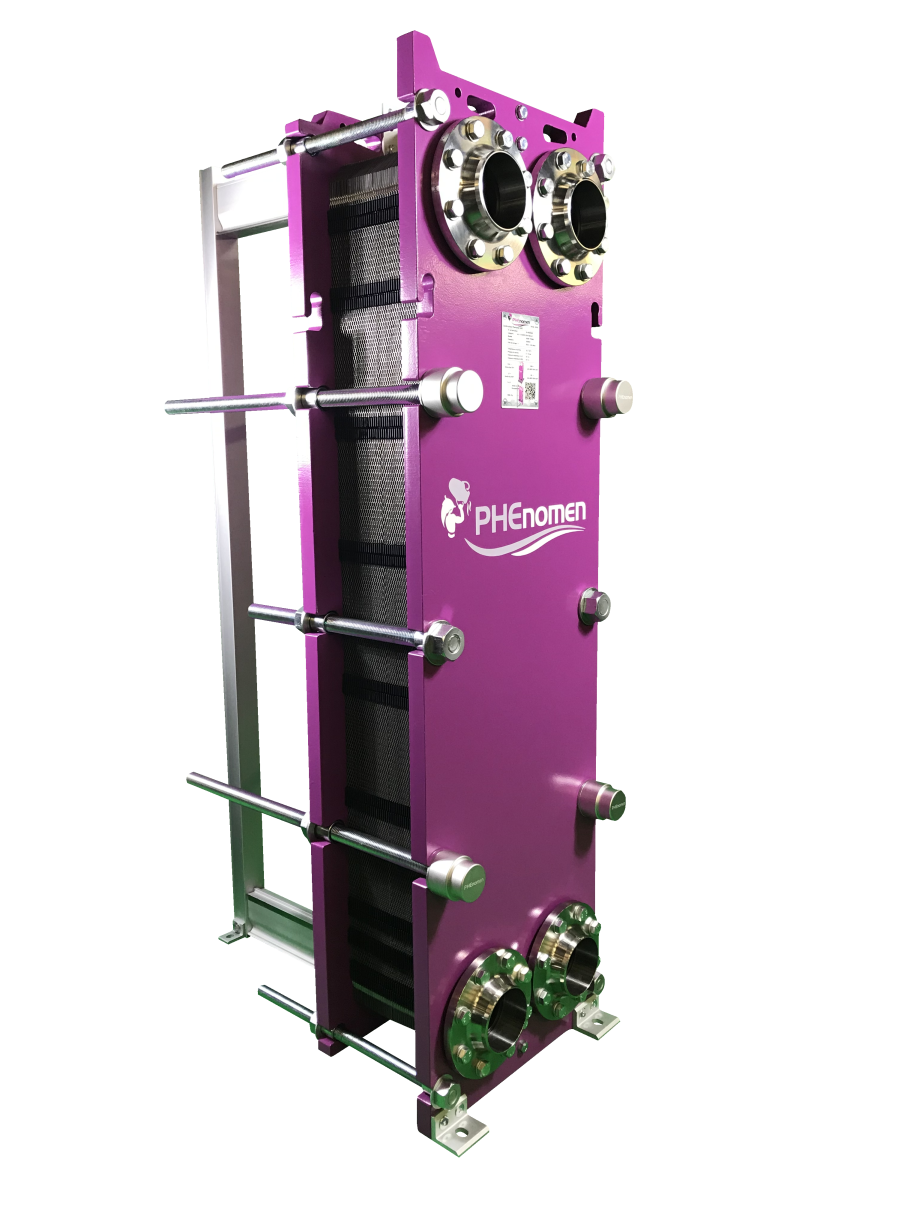

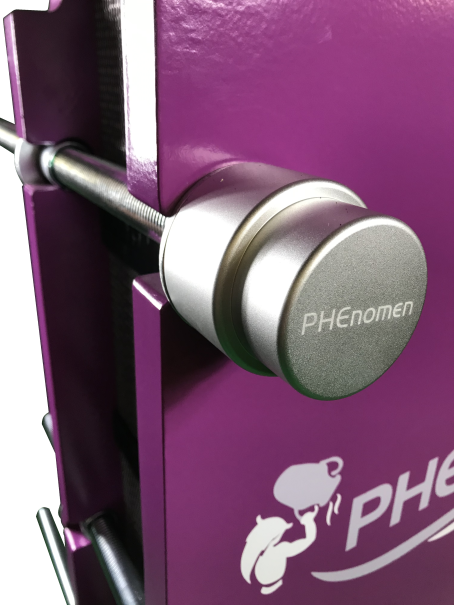

echangeur-100M-01

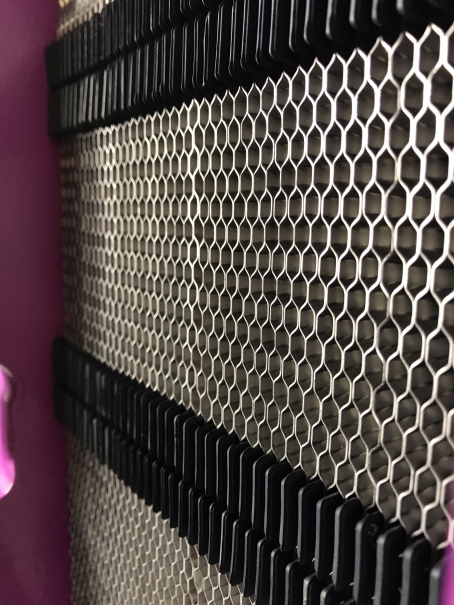

echangeur-100M-02
echangeur-100M-03

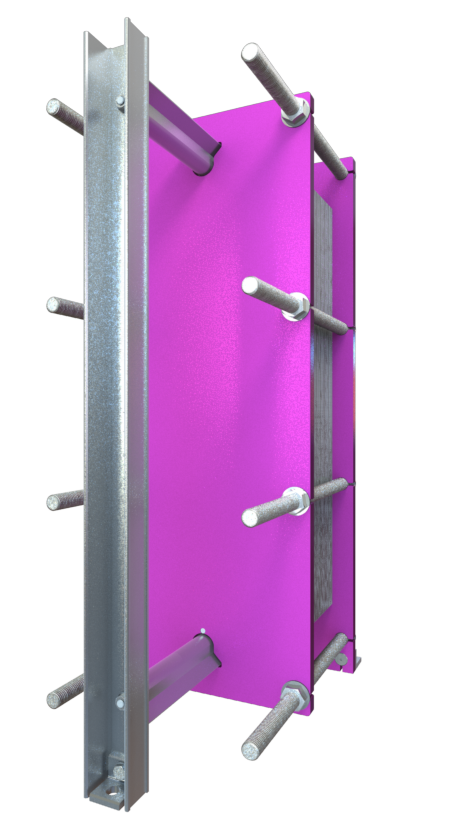

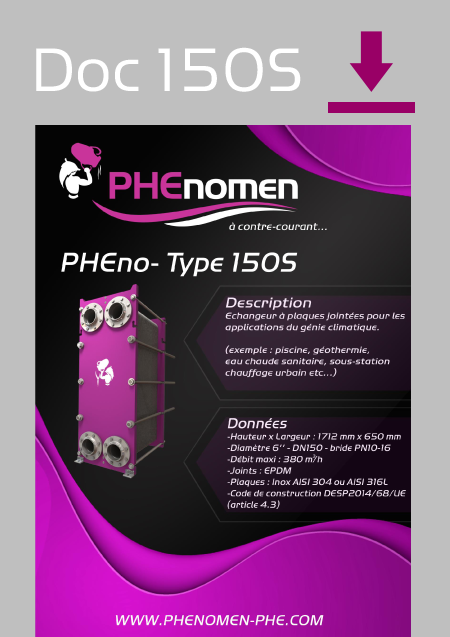

Descriptif


-Hauteur : 1712 mm
-Largeur : 650 mm
-Longueur maxi : 3130 mm
-Raccordements par bride PN10-16
-Diamètre 6" : DN150
-Débit max : 380m3/h

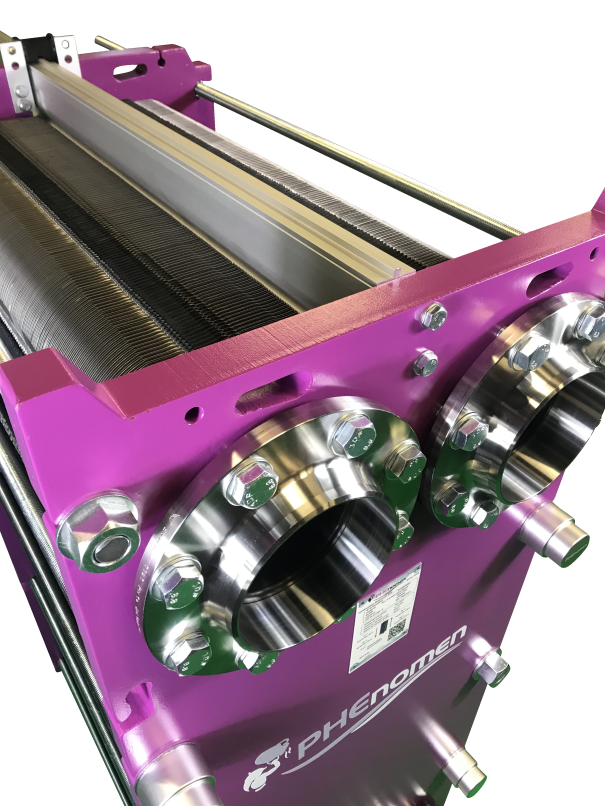

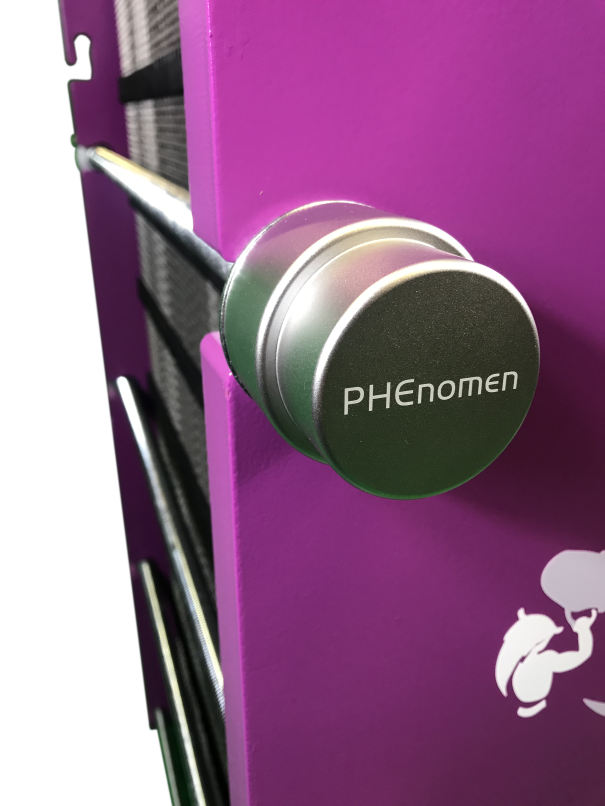

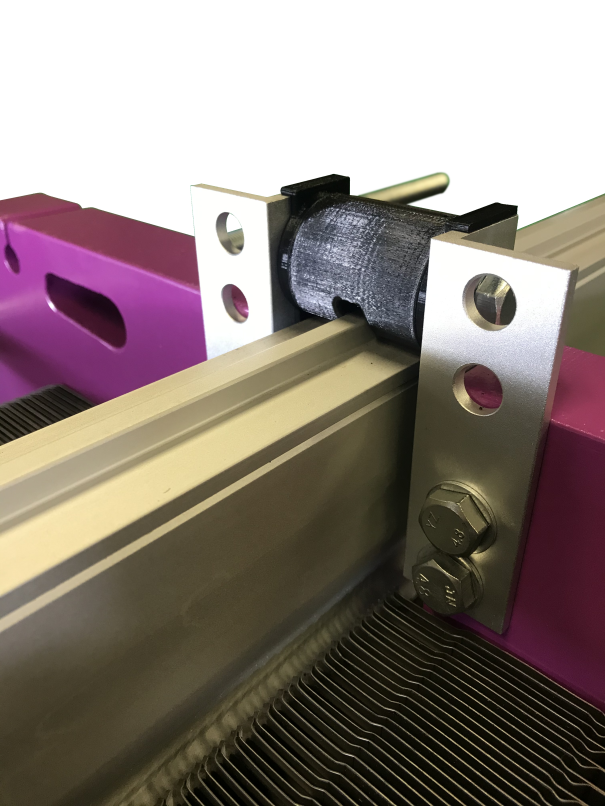

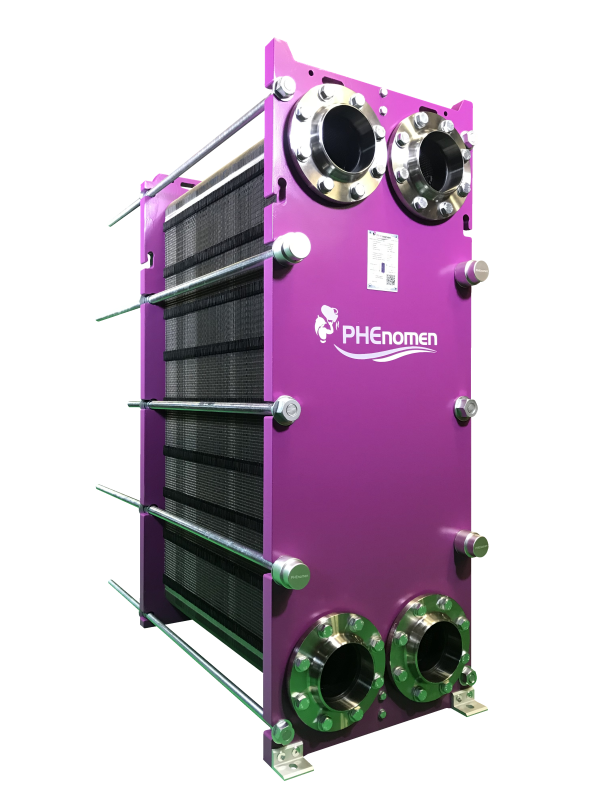

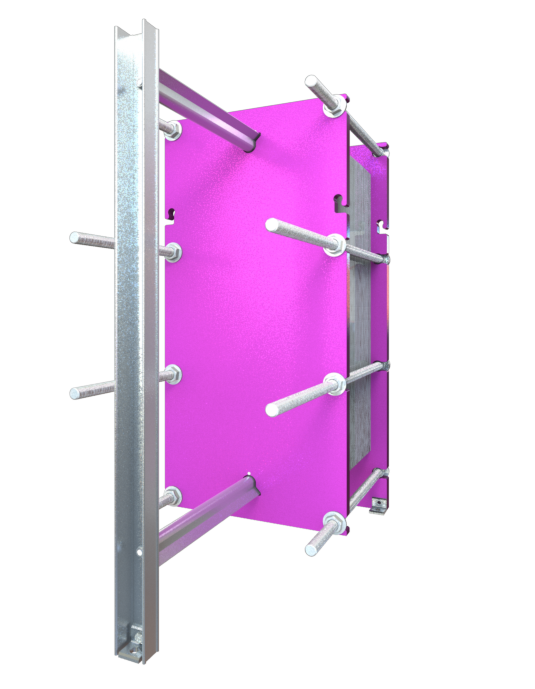

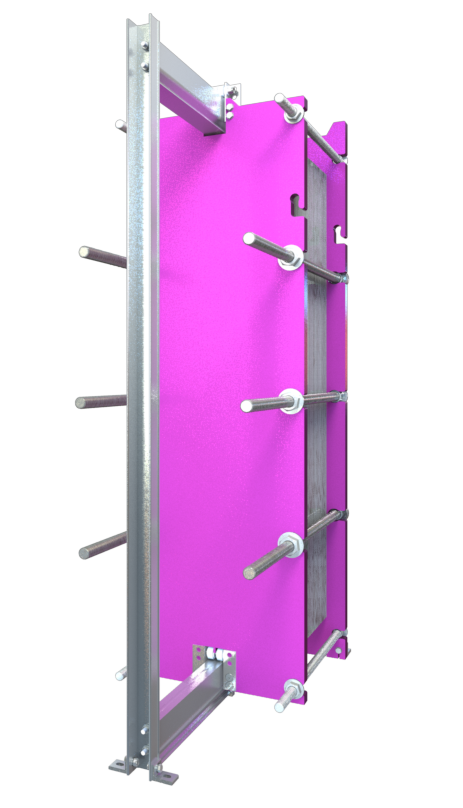

echangeur-150S-01
echangeur-150S-02
echangeur-150S-03
echangeur-150S-04

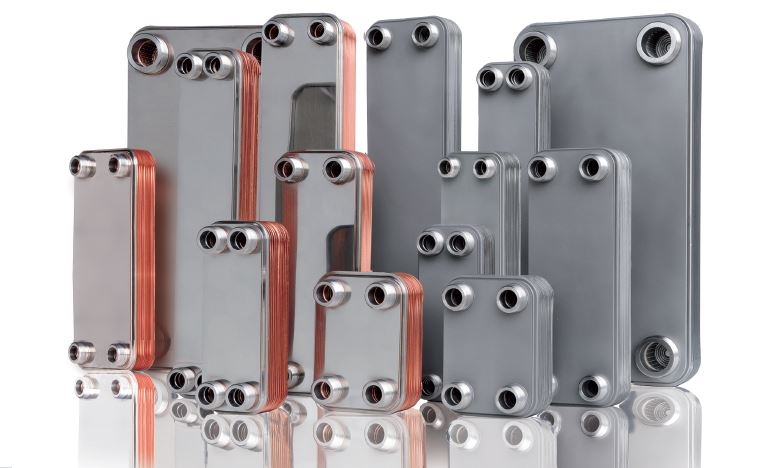

Echangeur à plaques brasées

echangeur brasées

Descriptif


PHEnomen propose une gamme d’échangeur brasé cuivre ou 100 % inox, pour des applications avec fluides monophasiques (Eau, MEG etc..) ou diphasiques (R404, 134a etc..).

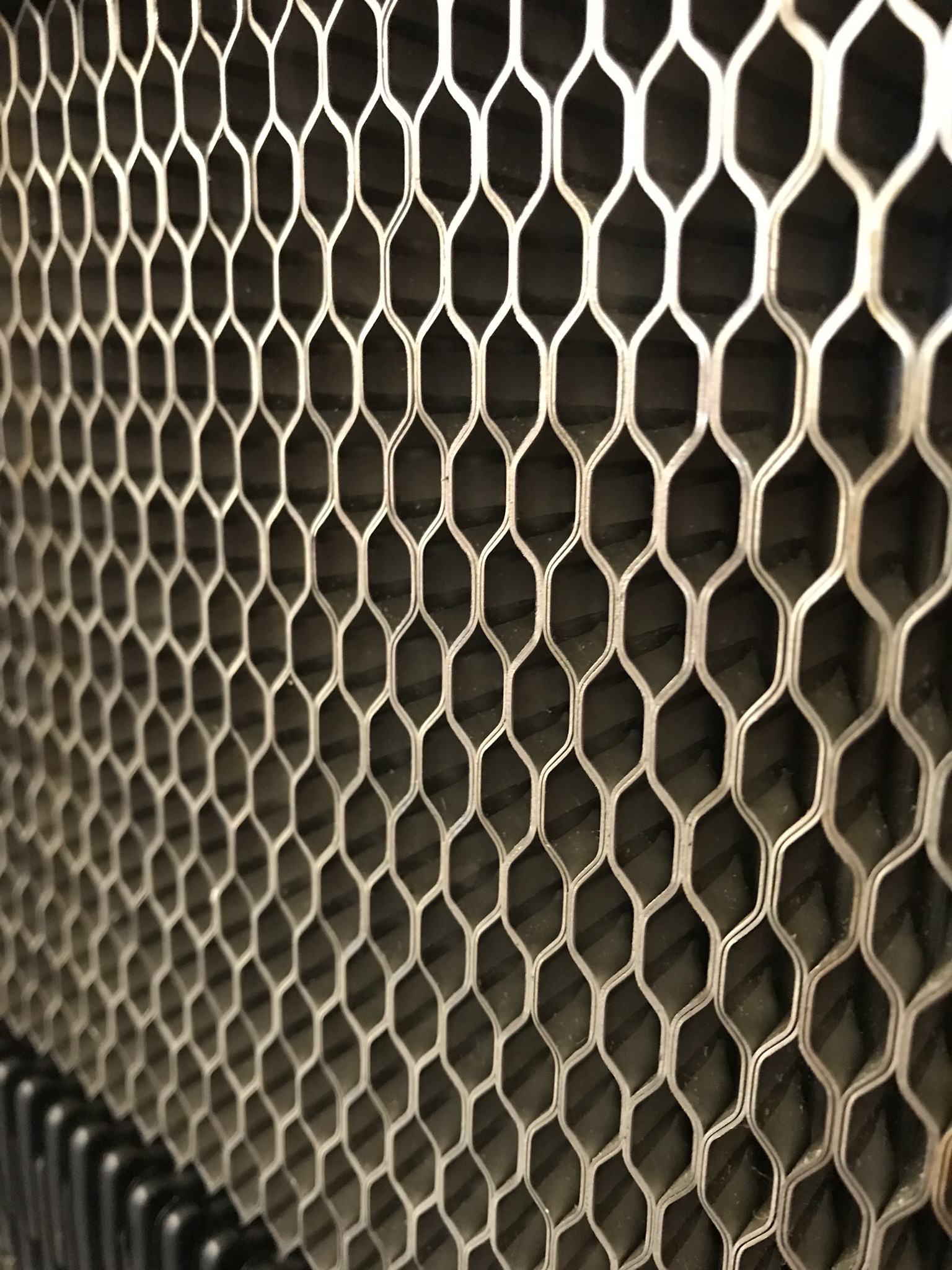

Echangeur double plaque

Echangeur double plaque

Descriptif


Les échangeurs « doubles plaques » ou dit « de sécurité » sont utilisés pour limiter le risque de contamination d’un fluide par l’autre fluide si une plaque s’avère défaillante (corrosion, fissures etc..). Si une plaque n’assure plus l’étancheité, le fluide s’écoulera à l’extérieur sans pouvoir contaminer le second fluide.

Note : Les doubles plaques ne sont pas conseillées sur des réseaux où les écarts de pressions et/ou les gradients de pressions sont importants. Les coups de béliers répétés peuvent engendrer une faiblesse sur les joints pouvant à terme occasionner un mélange des fluides, la fonction principale de l’échangeur n’étant alors plus assurée.

Les industries agro-alimentaires sont les principales utilisatrices de ce type d’échangeur, tant pour des applications de process (refroidissement de lait avec eau glacée) ou sur des utilitées comme le préchauffage d’ECS avec MEG (récupération de chaleur sur groupe froid).

Accessoires

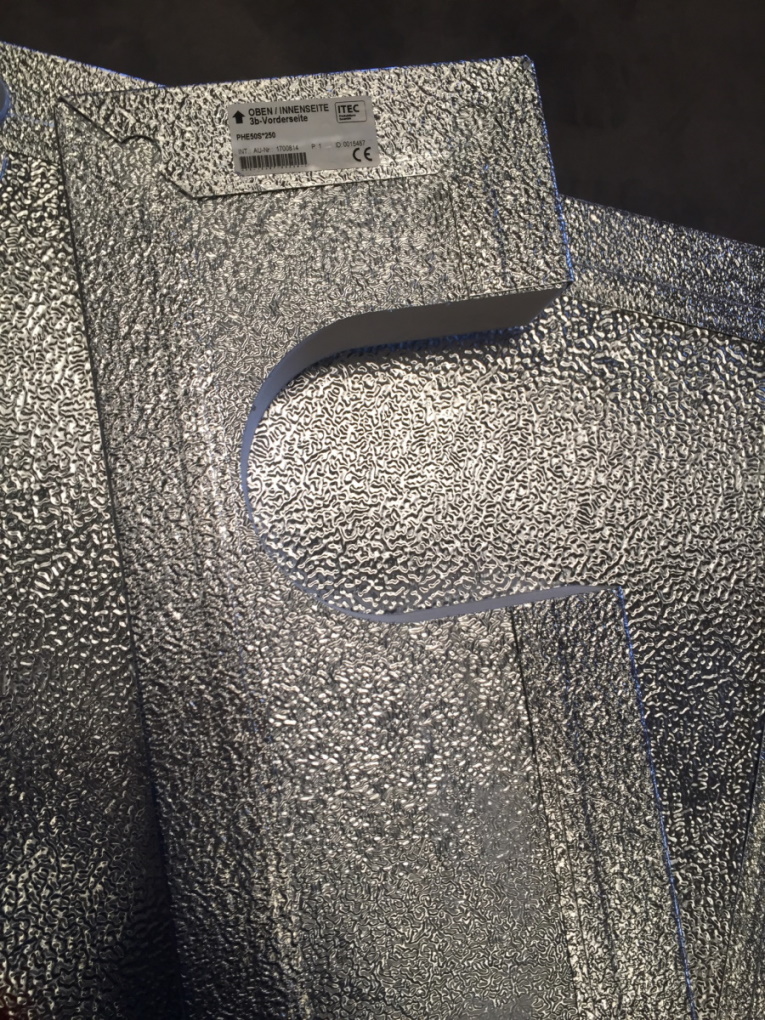

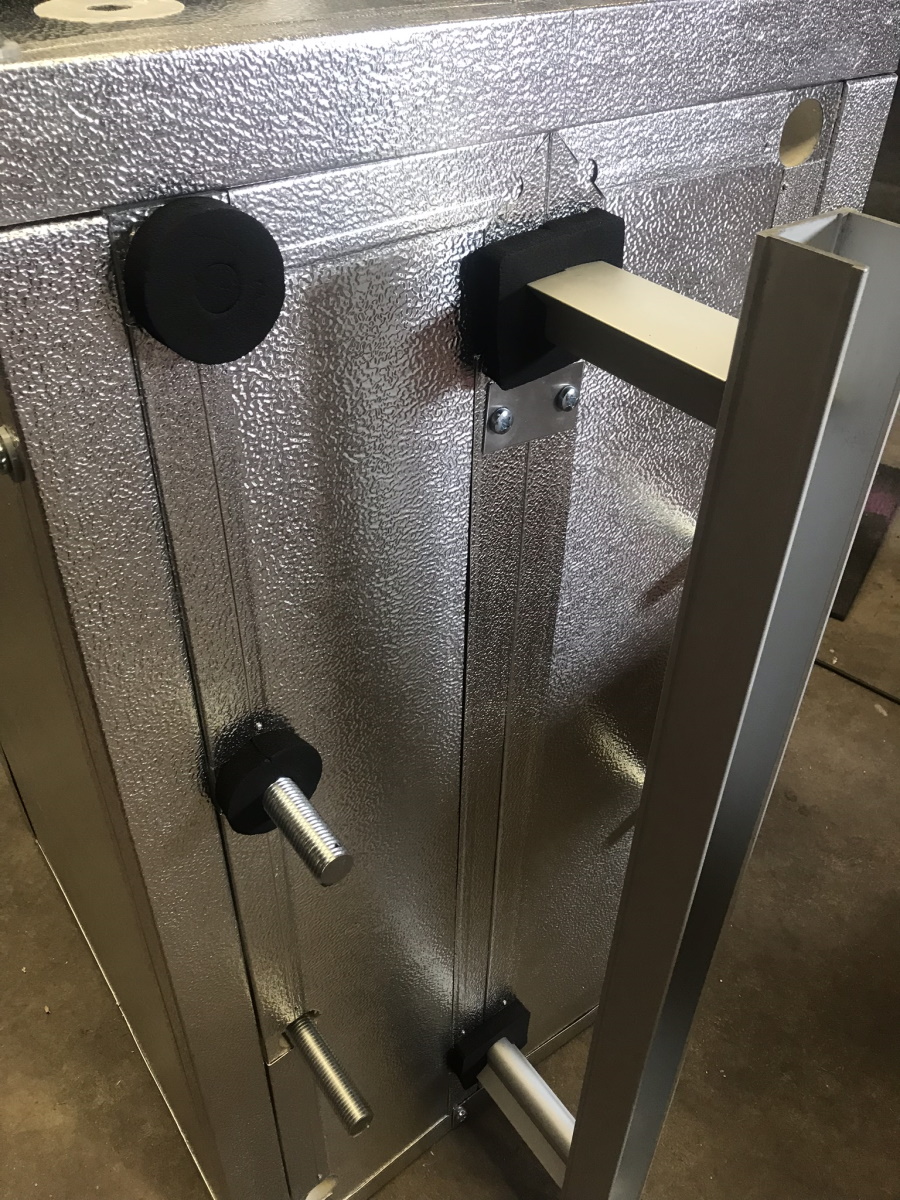

isolation d'échangeur - vue arriere
Isolation - 50mm PUR - finition aluminium

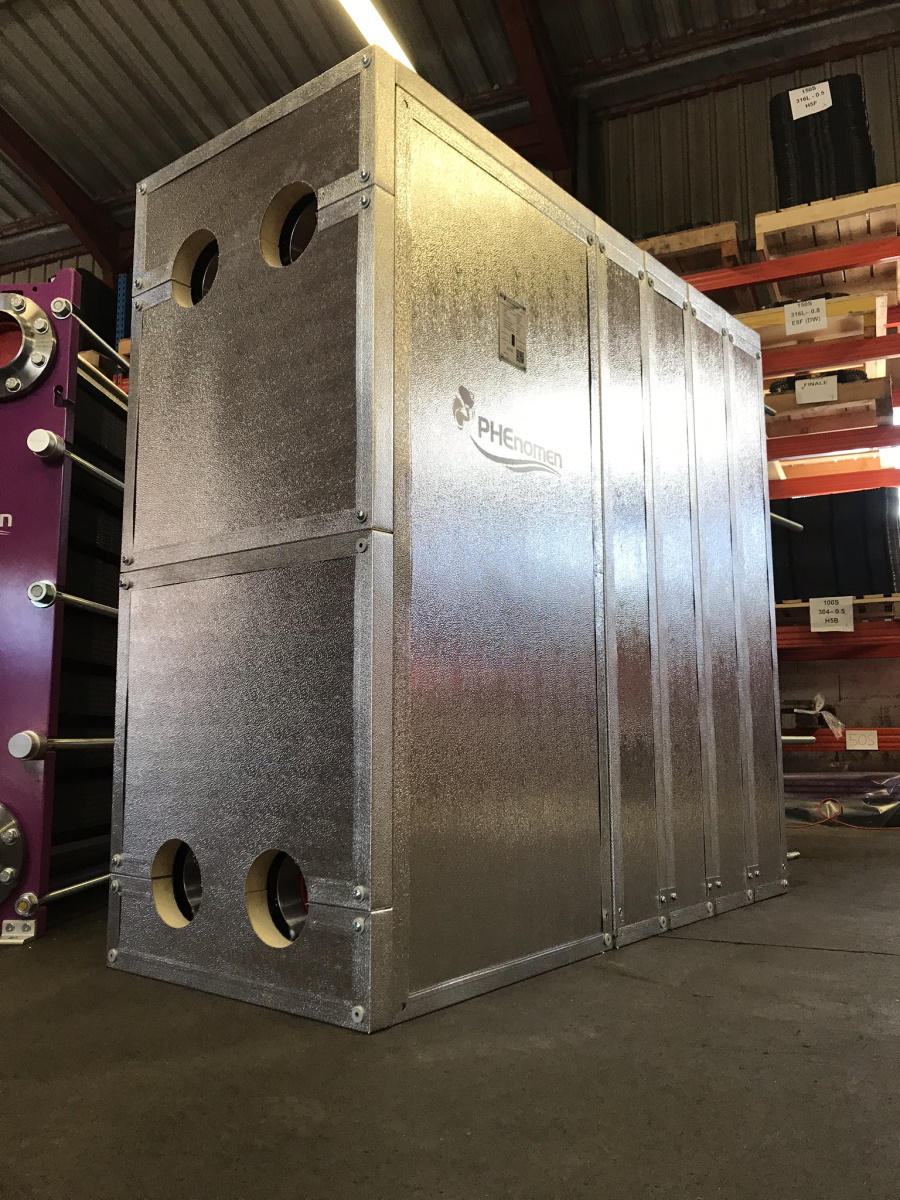

isolation d'échangeur - vue avant
Isolation - 50mm PUR - finition aluminium

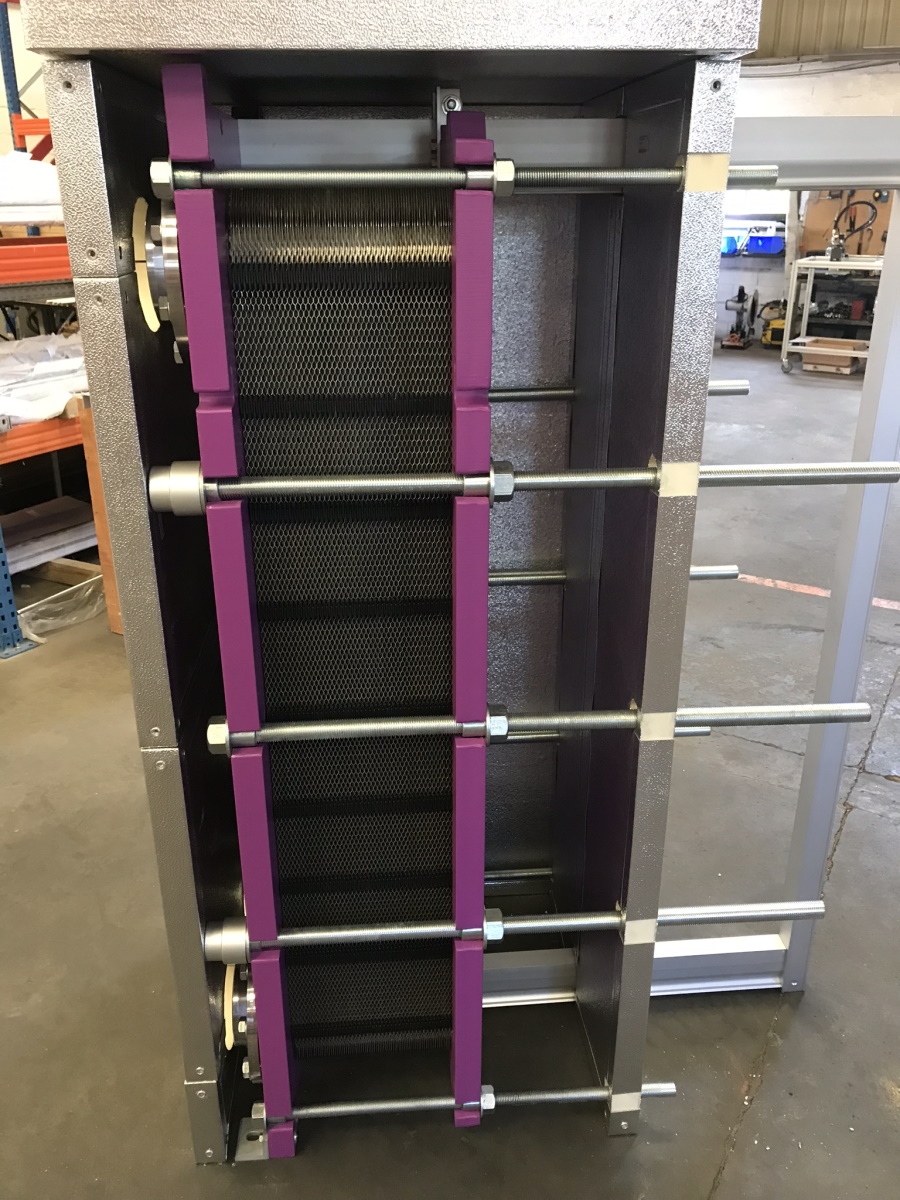

isolation d'échangeur - vue coté
Isolation - 50mm PUR - finition aluminium
isolation d'échangeur
Isolation - 50mm PUR - finition aluminium

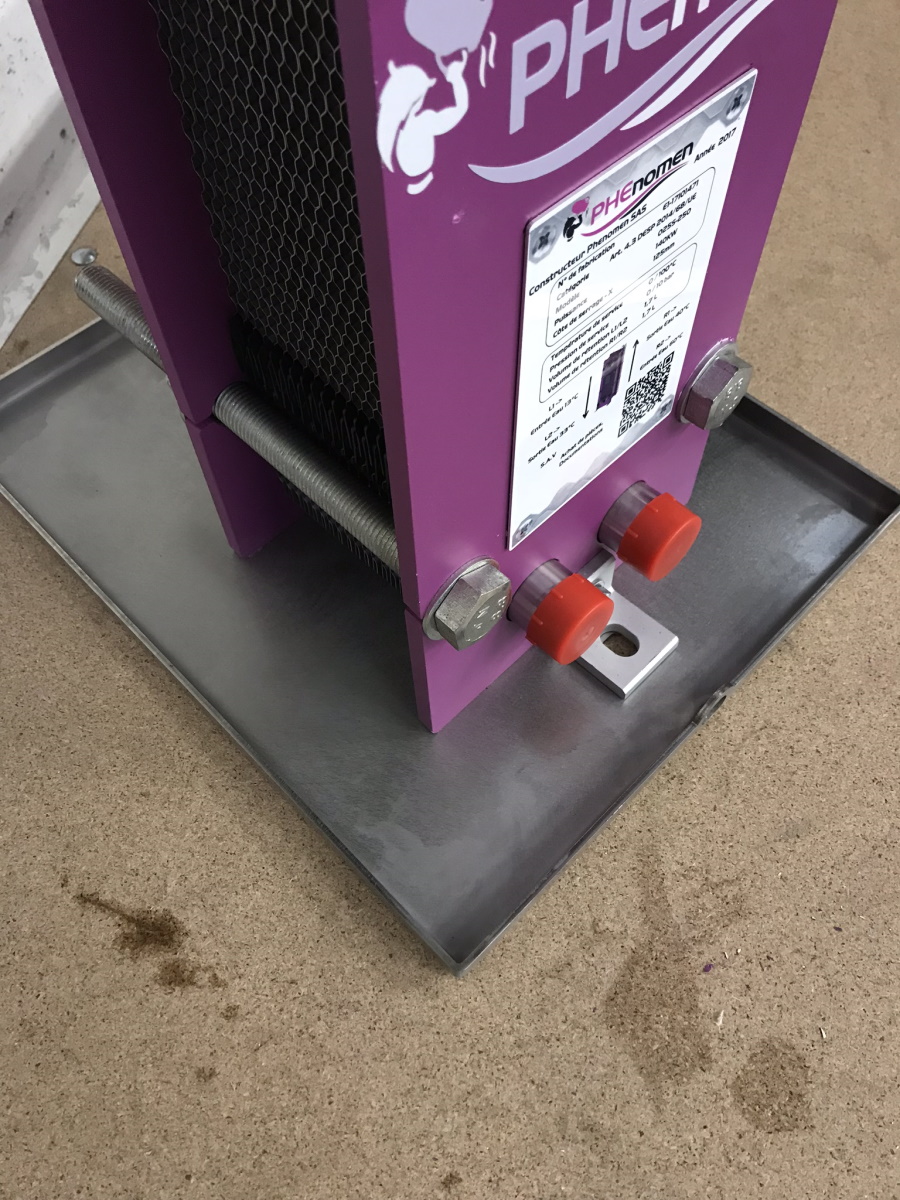

Bac condensat 25s
Bac condensat - 25S

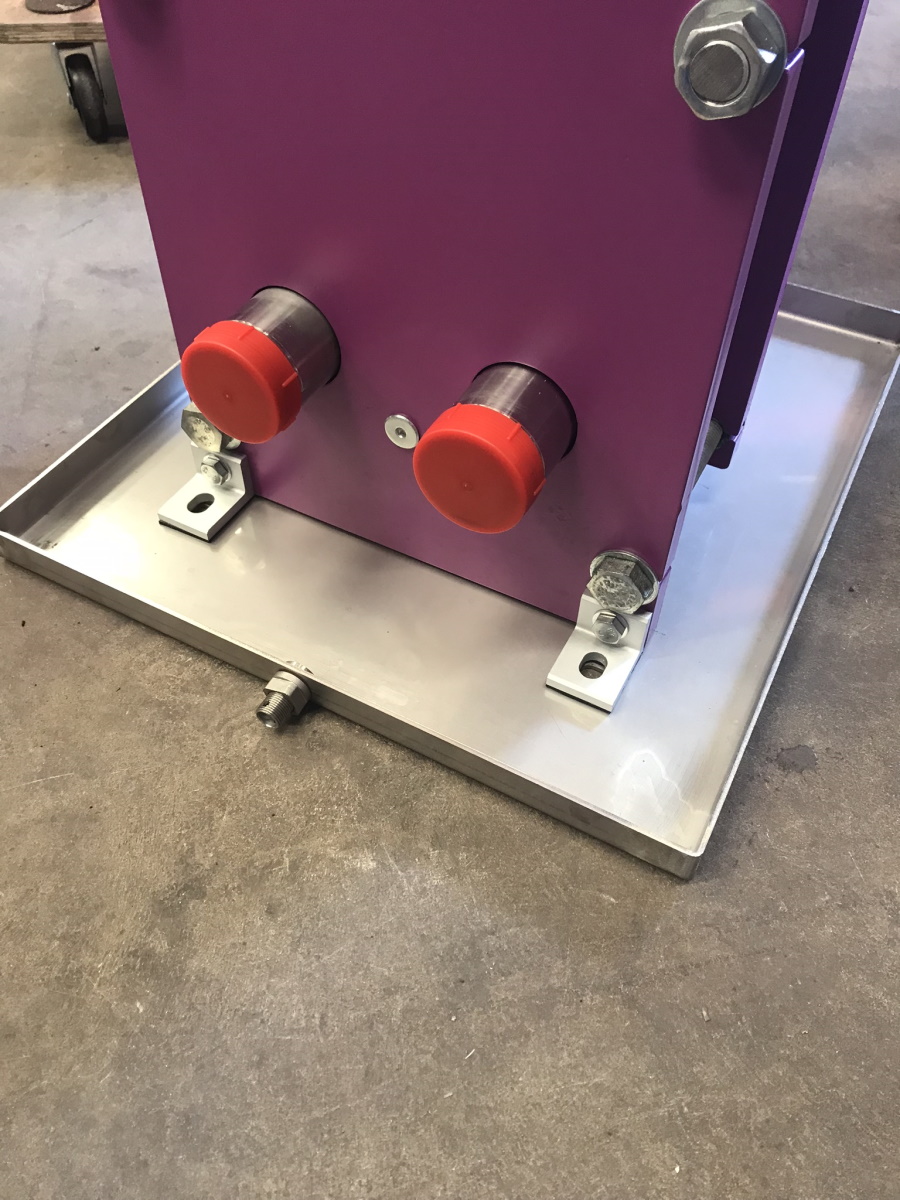

Bac condensat 50s
Bac condensat - 50S

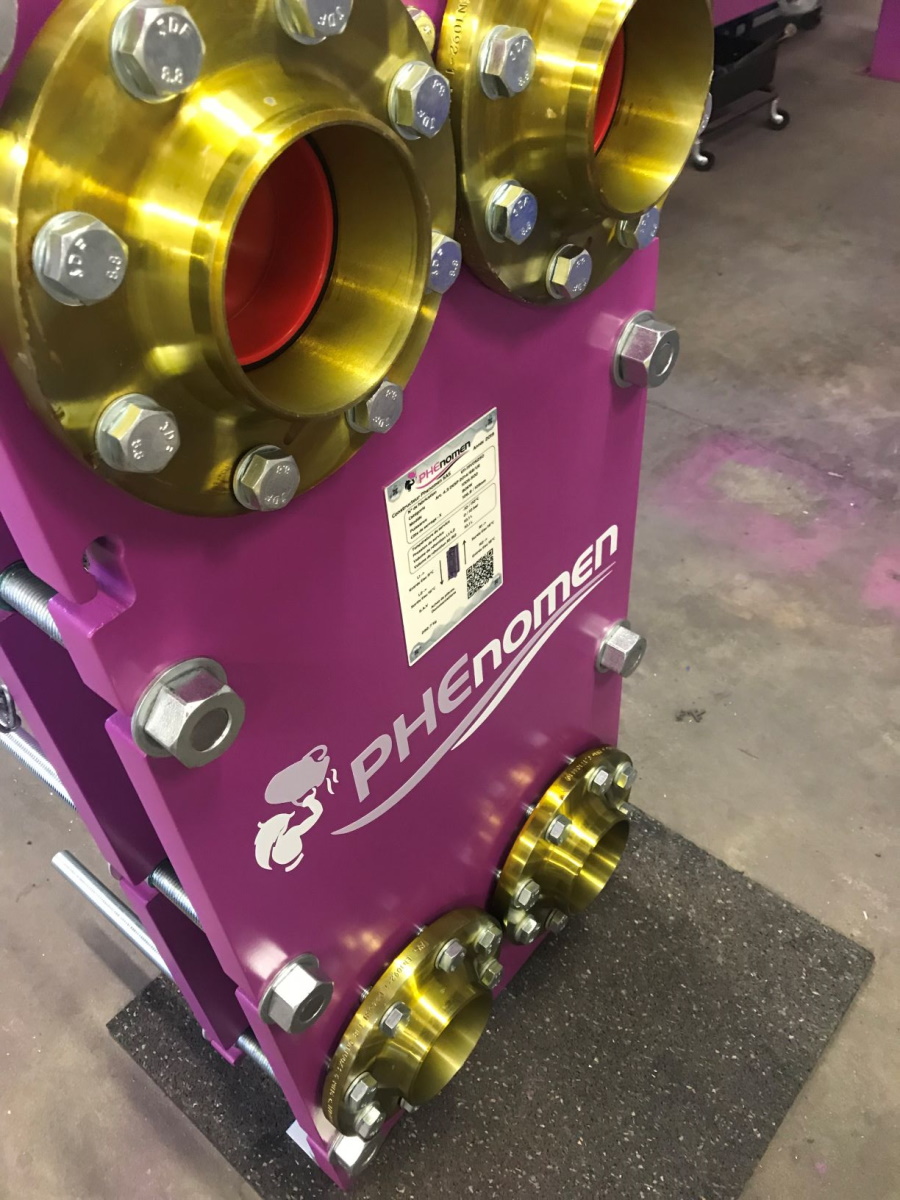

echangeur 100s avec brides
Brides - DN100

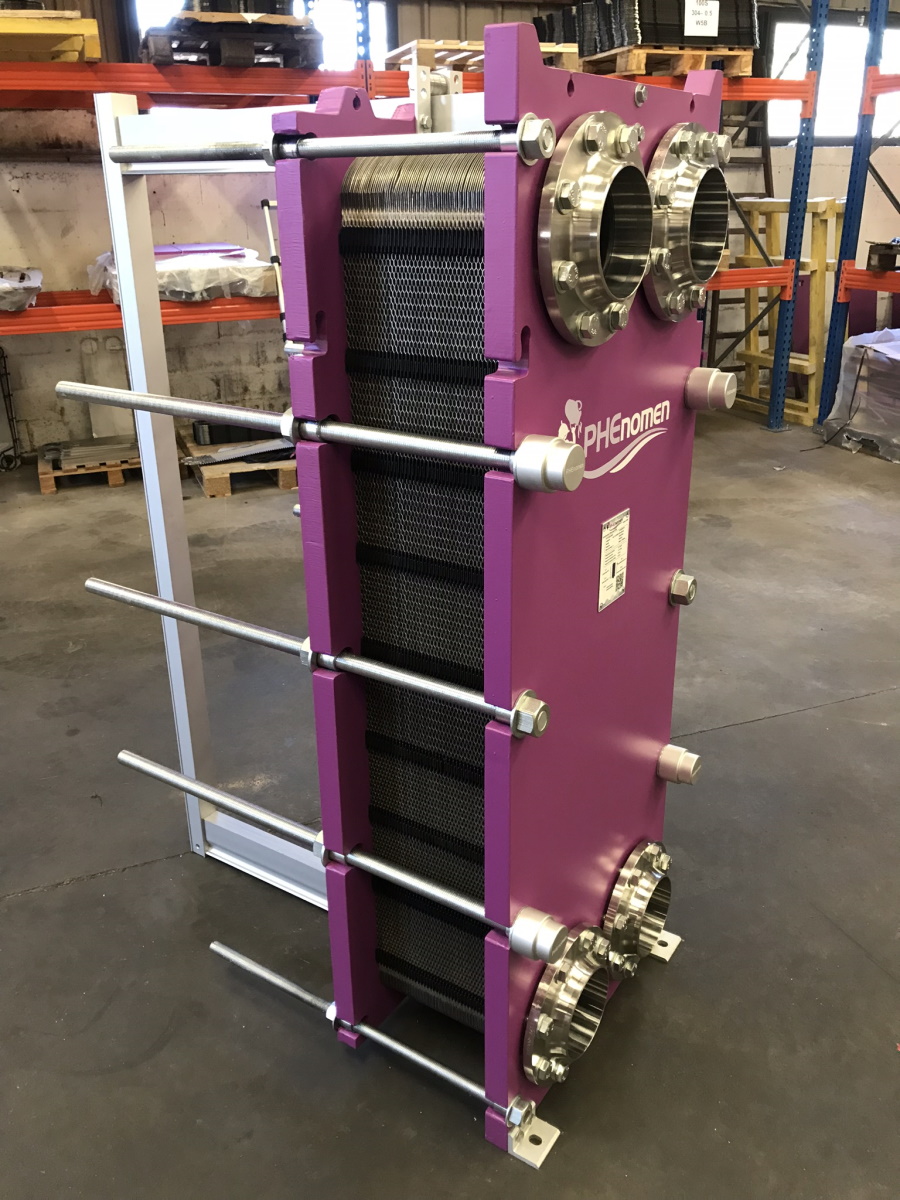

echangeur 150s avec brides
Brides - DN150
